DBW系列温度变送器

文字： [大] [中] [小] 手机页面二维码

2023-02-13 浏览次数：

一键分享

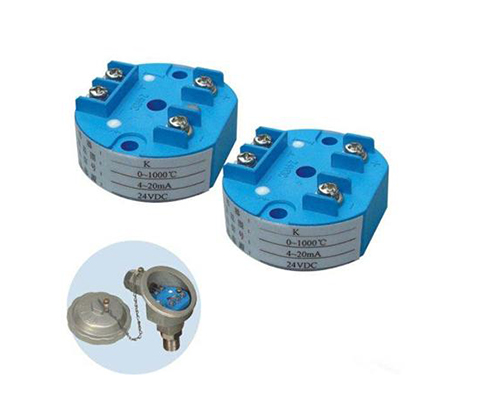

DBW系列温度变送器(图1)

　　本系列产品系采用较新的单片机技术研制开发出的新产品，它可与各种不同分度号的热电偶、热电阻等温度传感器配套，可与其它DDZ-III型、DDZ-II型电动单元组合仪表组成控制系统。现已广泛应用于工业各领域生产过程温度信号的转换。

　　产品技术参数

名称	说明
示值基本误差	≤0.5%FS±1dig
输出特性	继电器输出	3A/220VAC、3A/24VDC 继电器输出触点接感性负载时，负载两端必须接火花吸收电路；并且带载能力相应减少。
	模拟变送输出（DC）	0~10mA(负载电阻<1.5KΩ);4~20mA(负载电阻<750Ω);0~5V(负载电阻≥1KΩ);1~5V(负载电阻≥1KΩ)
	电源输出	24VDC/50mA或24VDC/100mA（两路）配电输出
通讯接口	接口标准	RS485(用户可指定RS232)
	传送方式	半双工
	帧格式	1位起始位，8位数据位，1位停止位
	传送速率	300~9600bps,参数可设定
	联机台数	较多31台,地址参数可设定
	网络结构	3线（或2线）多机通信网络
内部温度补偿	0~50℃(<0℃时按0℃进行补偿)
使用环境	环境温度	0~50℃
使用环境	环境湿度	≤90%RH
供电电源	供电电源	220AC、220VAC(开关电源) 24VDC(开关电源)或用户特殊要求
供电电源	功耗	≤6W
重量	≤400g

　　本系列产品主要特点及功能：

　　1、通过简单的软、硬件设定，即可对输入分度号、量程、输出信号类型等参数进行选择设定，所有设定参数均可永久保存，且掉电不丢失数据。

　　2、可带隔离串行通讯接口，传输速率可通过按键自由设定，可与各种带输入/输出通讯功能的设备进行双向通讯，并组成网络控制系统。

　　3、各设定参数和调试参数可用密码锁定，锁码后可防止误操作
