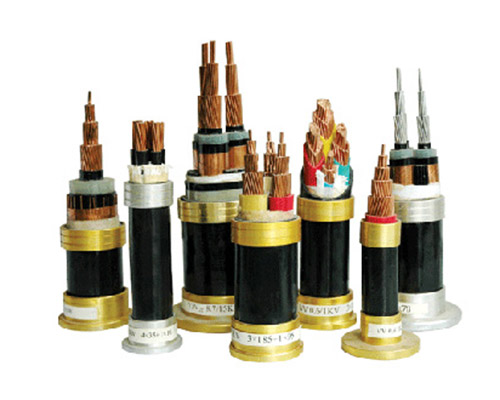

电力电缆
产品标准： 本产品按GB1270《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
电缆的型号：
|
适用范围：
本产品适用于工频额定电压3.6/kV-26/35kV办理配电线路作配送电能之用。
使用特征：
●工频额定电压Uo/U为3.6/6KV-26/35KV。
●电缆导体的允许长期较高工作温度为90℃。
●短路时（较长持续时间不超过5s）电缆导体的较高温度不超过250℃。
●电缆敷设时环境温度应不低于0℃。
●电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。
电缆额定电压的选择
●电缆的额定电压应适合于电缆系统的运行状况，用Uo/U（Um）KV表示。
Uo--电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U--电缆设计用的导体间的额定工频电压；
Um--设备可承受的“较高系统电压”的较大值。
●三相系统用电缆的Uo值推荐如下表：
U kv |
Um kv |
Uo*kv | |
A和B类系统 |
C类系统 | ||
6 |
7.2 |
3.6 |
6 |
10 |
12 |
6 |
8.7 |
15 |
17.5 |
8.7 |
12 |
20 |
24 |
12 |
18 |
30 |
36 |
18 |
- |
35 |
40.5 |
21 |
26 |
A类系统--该类系统任何一相导体与地或接地导体接触时，能在1min内与系统分离；
B类系统--该类系统仅包括单相接地故障短时运行的条件，接地故障时间应不超过1h，但在任何情况下，较长不超过8h，每年接地故障总持续时间不超过125h；
C类系统--不属于A类，B类的系统。
